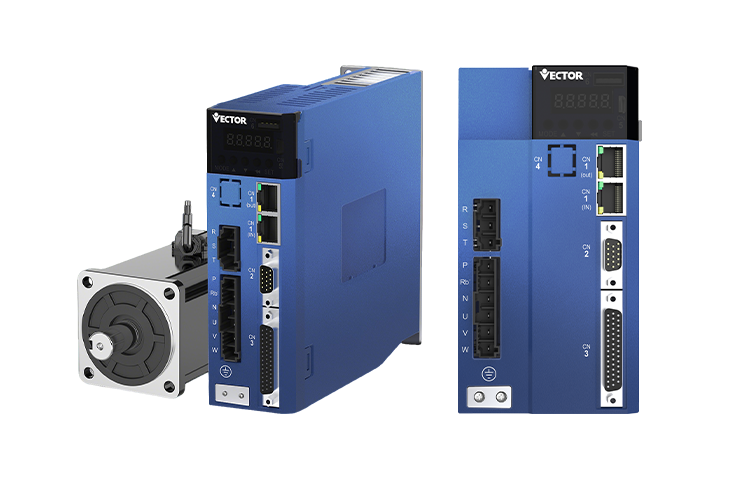

VC515机床转台专用型伺服

  • 性能稳定
  • 卓越高效
  • 可定制化

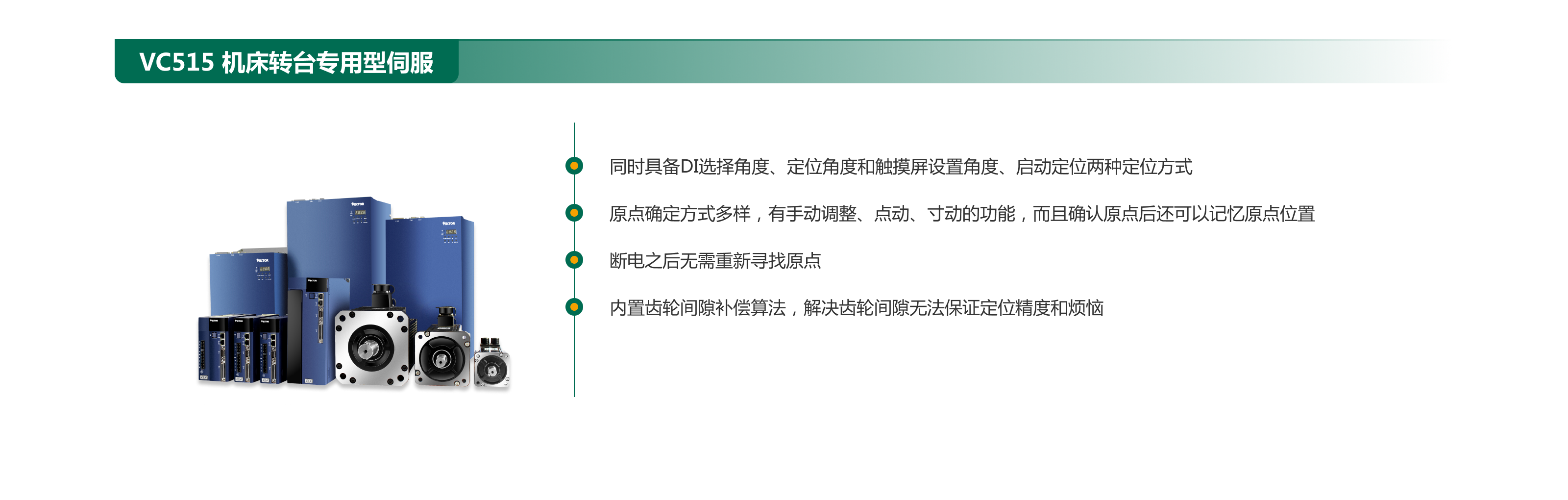

VC515是一款用于数控机床转台角度控制的专型驱动器。该伺服系统由伺服驱动器、触摸屏、伺服电机、绝对值编码器、减速机、手轮、卡盘等机构组成。驱动器有丰富的DIDO、AIAO接口。用户可以通过控制DI来选择转台目标角度的段号,共有16个段号每个段号对应一个角度,DI可以触发系统运行。也可以通过触摸屏设置目标角度,启动电机,运行至目标角度,该系统还有原点记忆、运行原则、齿轮补偿、限位控制等辅助功能,提供更安全、更可靠、更方便的用户体验

功率范围:

0.1KW-160KW

产品特点

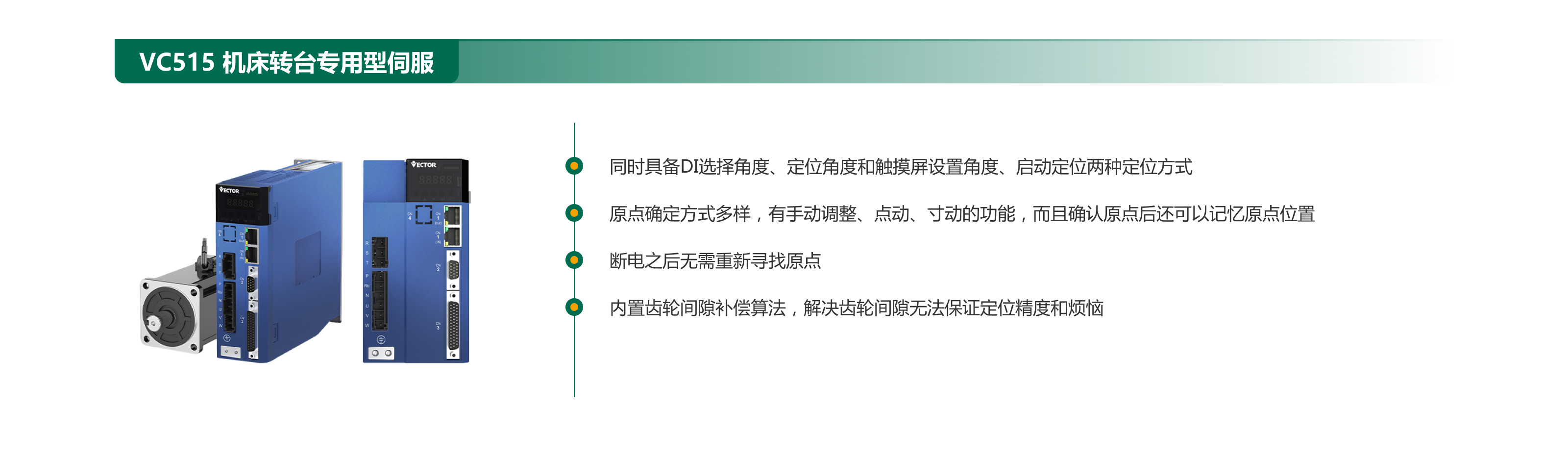

VC515  机床转台专用型伺服.png

规格参数

驱动器型号

VC515

电源电压

单相/三相AC 220V/380V±10%

调试端口

RS232

输入端口

脉冲口

集电极:  ≤300KHZ(倍频前)

差分:    ≤500KHZ(倍频前)

高速差分:≤4MHZ (倍频前)

IO口

10个DI

2个AI

第二编码器输入: ≤500KHZ

输出端口

IO口

6个DO

1个AO

编码器信号分频输出

编码器Z点信号输出

编码器类型

M:2500线增量式光编

N:2500线省线式光编

A:17位多圈绝对值光编

B:23位多圈绝对值光编

S:24位多圈绝对值光编

C1A:17位单圈绝对值磁编

C2A:17位多圈绝对值磁编

D:BISS-C

安全功能

动态制动(部份功率段具备)、STO(需要定制)

通信方式

Modbus RTU


资料下载

  • 文件名称 下载格式 文件大小 操作
